Determinación de propiedades térmicas de los suelos
Determinar las propiedades térmicas de los suelos es fundamental en diversas aplicaciones de la Ingeniería Geotécnica, como el diseño de estructuras termoactivas, el aislamiento de sistemas de transmisión subterráneos, el almacenamiento de desechos sólidos y radioactivos, así como la estabilización térmica de suelos (Farouki, 1986). Debido a su naturaleza polifásica, la transferencia de calor en los suelos es un fenómeno complejo que involucra múltiples procesos simultáneos. Sin embargo, la conducción es el mecanismo dominante en la mayoría de los casos. Ésta ocurre cuando el calor fluye a través de la interacción entre partículas debido a un gradiente térmico. La conducción se encuentra definida por la ecuación de Fourier-Biot (Brandl, 2006):
donde ρ es la densidad del material, cs es la capacidad calorífica específica, T es la temperatura, t es el tiempo, λ es la conductividad térmica y qv es la tasa de generación de energía por unidad de volumen. A la relación (λ/ ρcs) se le conoce como coeficiente de difusividad térmica (α), que es una medida de la velocidad de propagación del calor en el medio debido a cambios de temperatura.

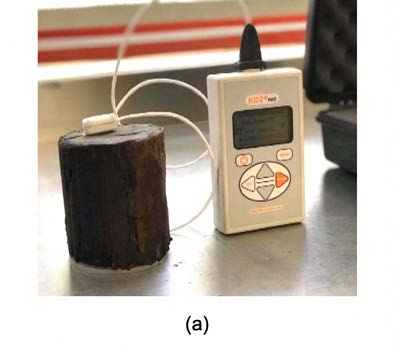

Pese a su creciente importancia, a conocimiento de los autores, no se ha llevado a cabo una caracterización sistemática de las propiedades térmicas (λ, cs, α) de los suelos mexicanos. Recientemente, en la Coordinación de Geotecnia se adquirió un equipo de laboratorio denominado “Aguja térmica" (Fig. 1a) para la determinación de las propiedades térmicas efectivas de diferentes materiales. El equipo consiste en dos sondas paralelas de acero inoxidable (de 30 mm de longitud y 1.3 mm de diámetro) con una separación de 6 mm entre ellas. La primera sonda contiene una resistencia que suministra energía al medio, mientras que la otra posee un termopar que mide los cambios de temperatura causados durante la trasferencia de calor. La determinación de los parámetros se efectúa a partir de la interpretación de los registros de cambio de temperatura ΔT contra tiempo. Para ello, se utiliza la solución teórica para el flujo de calor causado por una fuente de energía lineal e infinita, según la cual (Carslaw y Jaeger, 1959):

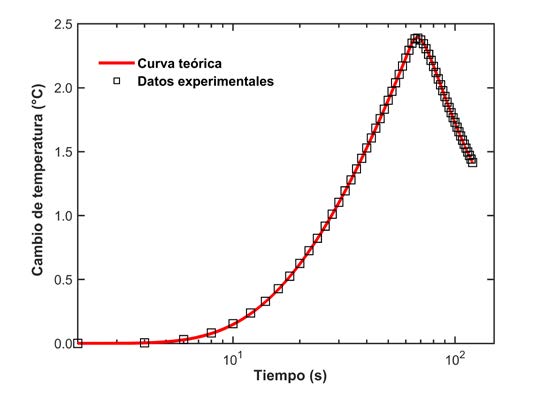

donde q es la tasa de transferencia de calor por unidad de longitud, r es la distancia radial, t0 es el periodo en el que se suministra energía al medio y Ei(·) es la función integral exponencial. Así, los valores de λ y cs se obtienen al ajustar los datos experimentales a la Ecuación 2 utilizando mínimos cuadrados no lineales (Fig. 1b).
Actualmente, este equipo se ha utilizado para caracterizar térmicamente en laboratorio e in situ los suelos de diferentes Estados de la República (Ciudad de México, Estado de México y Tabasco). A continuación, se describen algunos resultados obtenidos para muestras arcillosas en un sitio del Valle de México (para mayor información puede consultarse Portillo, 2019). Éstas provienen de un sondeo TX1 efectuado en el ex-Lago de Texcoco (Fig. 2). La estratigrafía del sitio está compuesta principalmente por formaciones arcillosas de origen lacustre de baja resistencia y alta compresibilidad denominadas Formación Arcillosa Superior (FAS) y Formación Arcillosa Inferior (FAI), separadas por un estrato de material limo arenoso denominado Capa Dura (CD) (Fig. 3).

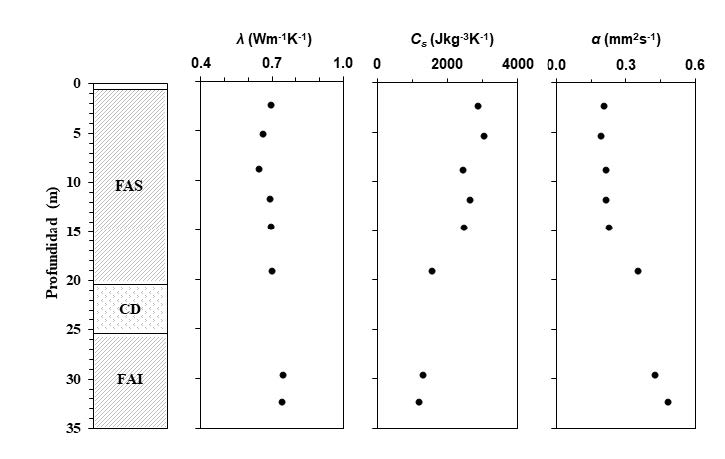

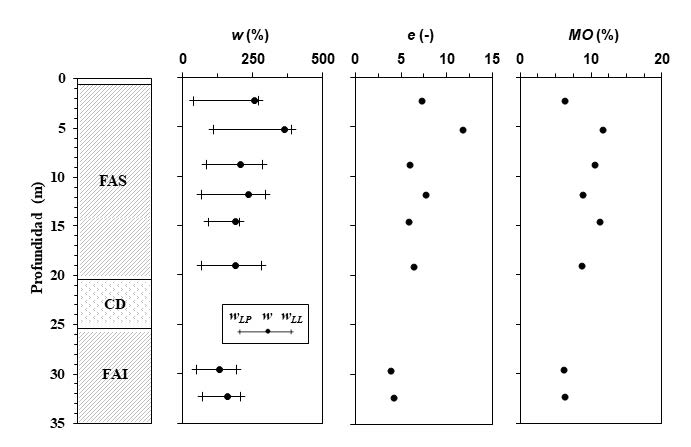

En la Figura 3 se presenta el perfil de las propiedades térmicas (λ, cs y α) obtenidas en las muestras del sondeo TX1 junto con algunas propiedades índice (contenido de agua w, relación de vacíos e, y contenido de materia orgánica MO). Se observa que la conductividad térmica λ de las formaciones arcillosas varía entre 0.660 y 0.745 Wm-1K-1, mientras que la capacidad calorífica específica cs fluctúa entre 1160 y 3010 Jkg-1K-1. Los valores de conductividad térmica son inferiores a los valores reportados en la literatura para arcillas saturadas (Rawlings y Sykulski, 1999), lo cual, se atribuye a las altas relaciones de vacíos (3.8-11.8) características de las arcillas del Valle de México. De hecho, las conductividades obtenidas en TX1 son ligeramente superiores a la conductividad térmica del agua a 25°C (0.607 Wm-1K-1).
Debido a un desconocimiento generalizado de sus características y principios de funcionamiento, las estructuras termoactivas no se utilizan actualmente en México. La determinación de las propiedades térmicas de los suelos nacionales permitirá el diseño y la implementación de tales estructuras en nuestro país.
